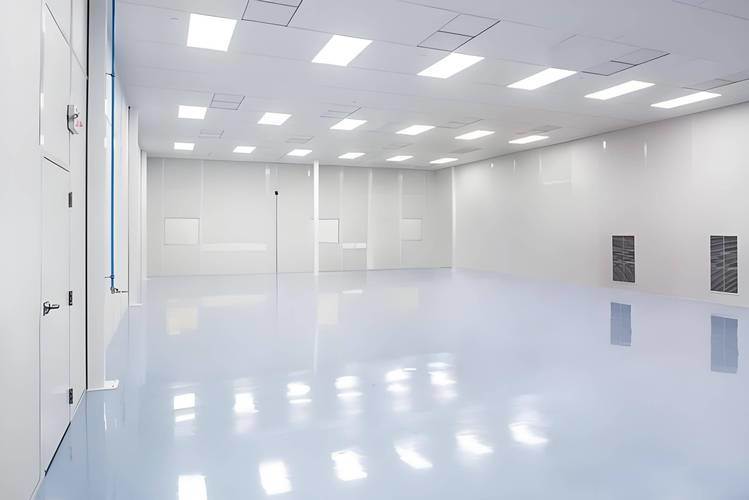

मॉड्यूलर क्लीनरूम रिलोकेशन परियोजनाओं के लिए 98% सामग्री पुन: उपयोग प्राप्त करते हैं

I. मुख्य डिज़ाइन प्रक्रिया

1. ‌आवश्यकता योजना और स्थानिक लेआउट‌

   • स्वच्छता वर्ग (ISO क्लास 3 से क्लास 8) और तापमान/आर्द्रता सटीकता (±0.1°C/±1% RH) को परिभाषित करें
   • कार्यात्मक क्षेत्रों को ज़ोन करें: कर्मियों का शुद्धिकरण (एयर शावर), सामग्री हस्तांतरण (पास-थ्रू विंडो), मुख्य उत्पादन क्षेत्र; क्रॉस-संदूषण को रोकने के लिए कर्मियों/सामग्री के प्रवाह को अनुकूलित करें
   • उपकरण इंटरफेस आरक्षित करें: उपकरण स्थानों, विद्युत नलिकाओं और नियंत्रण प्रणाली तारों की पूर्व-योजना बनाएं

2. ‌संरचनात्मक प्रणाली डिज़ाइन‌

   • ‌फ्रेमवर्क चयन‌: एल्यूमीनियम प्रोफाइल (हल्का) या SUS304 स्टेनलेस स्टील (संक्षारण-प्रतिरोधी) इलेक्ट्रोस्टैटिक एंटी-डस्ट कोटिंग के साथ
   • ‌संलग्नक प्रणाली‌:
     • दीवारें: पाउडर-लेपित स्टील/स्टेनलेस स्टील पैनल सीलबंद जोड़ों के साथ (क्लास 100 क्षेत्रों को धूल संचय को रोकने के लिए R50mm घुमावदार कोनों की आवश्यकता होती है)
     • विंडो देखना: दृश्यता और वायु-तंगी के लिए डबल-ग्लेज़्ड टेम्पर्ड ग्लास
   • ‌फर्श उपचार‌: एपॉक्सी राल/पीवीसी फर्श (रासायनिक-प्रतिरोधी, एंटी-स्लिप); उच्च-स्वच्छता क्षेत्रों के लिए उठे हुए फर्श रिटर्न एयर सिस्टम

3. ‌एरोडायनामिक कॉन्फ़िगरेशन‌

   ‌तत्व‌	‌तकनीकी आवश्यकताएँ‌
   ‌FFU लेआउट‌	क्लास 100 क्षेत्रों के लिए 100% छत कवरेज; क्लास 10,000 क्षेत्रों को ≥25 एयर चेंज/घंटा की आवश्यकता होती है
   ‌निस्पंदन प्रणाली‌	HEPA+ULPA संयोजन (दक्षता ≥99.99%@0.3μm); ग्रेड A/B क्षेत्रों के लिए UV नसबंदी
   ‌दबाव नियंत्रण‌	स्मार्ट डैम्पर्स के साथ 10–15Pa ग्रेडिएंट (मुख्य क्षेत्रों में उच्चतम सकारात्मक दबाव) बनाए रखें

4. ‌स्मार्ट नियंत्रण प्रणाली‌

   • थ्रेशोल्ड अलार्म के साथ कण गणना/तापमान/आर्द्रता/दबाव की वास्तविक समय निगरानी के लिए 10-इंच टचस्क्रीन
   • IoT प्लेटफ़ॉर्म HVAC/प्रकाश व्यवस्था/FFU गति के दूरस्थ समायोजन के लिए, पारंपरिक प्रणालियों की तुलना में ऊर्जा की खपत को 20–30% तक कम करता है

II. प्रमुख निर्माण विनिर्देश

1. ‌फैक्टरी प्रीफैब्रिकेशन स्टेज‌

   • पूर्व-स्थापित विद्युत इंटरफेस के साथ मॉड्यूलर घटकों (दीवार पैनल/FFU/पाइपिंग) का धूल-मुक्त उत्पादन
   • सख्त QC: वायु-तंगी परीक्षण (≤0.01% रिसाव दर), सामग्री संक्षारण प्रतिरोध सत्यापन

2. ‌ऑन-साइट स्थापना आवश्यक‌

   • फाउंडेशन तैयारी: फर्श समतलता सहिष्णुता ≤2mm/2m नमी बाधा के साथ
   • ब्लॉक-असेम्बली का निर्माण:

     गैर-विघटनकारी निर्माण: कोई ऑन-साइट कटिंग की अनुमति नहीं है; 48 घंटों के भीतर 500 m² बेसिक मॉड्यूल असेंबली


3. ‌मानक मान्य करें‌

   • गतिशील परीक्षण: निरंतर 72-घंटे व्यवहार्य कण निगरानी (≤1 cfu/m³ ISO क्लास 5 क्षेत्रों के लिए)
   • वायु प्रवाह दृश्य: धुआँ परीक्षण ≤0.1% मृत क्षेत्रों की पुष्टि करने के लिए
